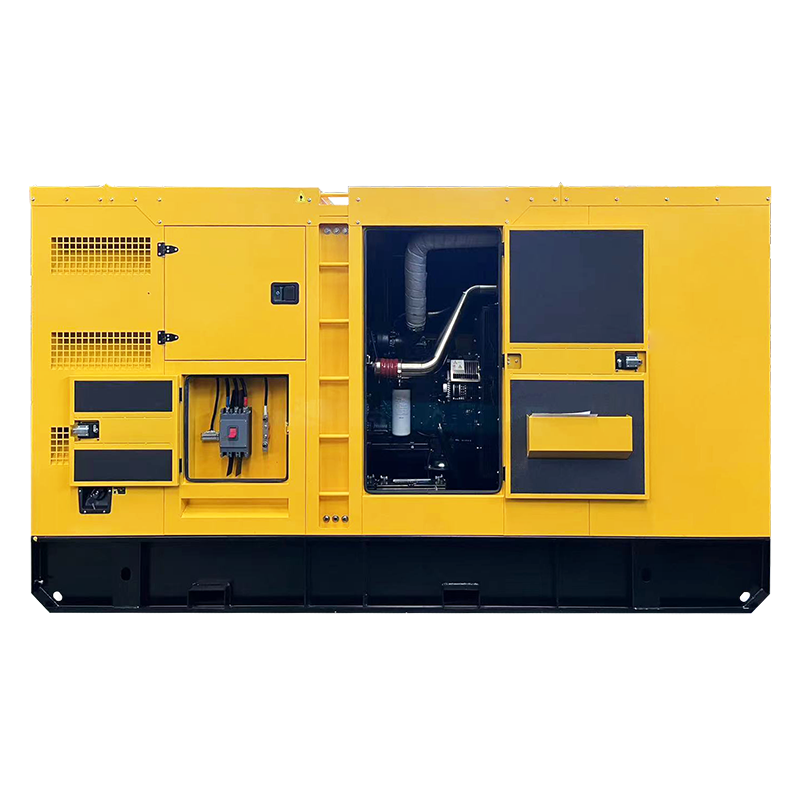

Quando o sol desaparece por dias e seu banco de baterias se esgota, depender estritamente da energia solar deixa seu local vulnerável. Eventos climáticos prolongados e ciclos de alta demanda exigem redundância. A integração de um grupo gerador tradicional baseado em combustível com um painel solar resolve esse déficit energético. No entanto, a integração física introduz forte atrito técnico. Fiação inadequada, frequências incompatíveis ou polaridade reversa irão fritar inversores sensíveis, degradar a integridade da bateria e criar graves riscos de incêndio. Este guia fornece uma estrutura passo a passo compatível com o código para conectar com segurança um gerador de backup ao seu hardware solar. Cobrimos arquiteturas fora da rede com fio e configurações portáteis. Você aprenderá como combinar especificações de componentes, configurar parâmetros de carga e implementar os mecanismos de transferência corretos para garantir uma operação segura em sua infraestrutura de energia.
A compatibilidade do inversor não é negociável: o sucesso depende da correspondência entre a distorção harmônica total (THD) e a capacidade de saída do gerador com as tolerâncias de entrada CA do inversor solar.
Os mecanismos de transferência determinam a segurança: Uma chave de transferência manual (MTS) ou uma chave de transferência automática (ATS) de tamanho adequado é legal e funcionalmente necessária para evitar retroalimentação letal na rede ou no painel solar.
Os parâmetros de carga devem ser configurados: Conectar o hardware é apenas metade do processo; configurar o inversor/carregador para respeitar a taxa máxima de aceitação de carga do banco de baterias evita fuga térmica.
A arquitetura de aterramento é importante: Resolver conflitos de neutro flutuante versus neutro ligado entre o gerador e o sistema solar é fundamental para a proteção contra falhas e a estabilidade do sistema.
Índice

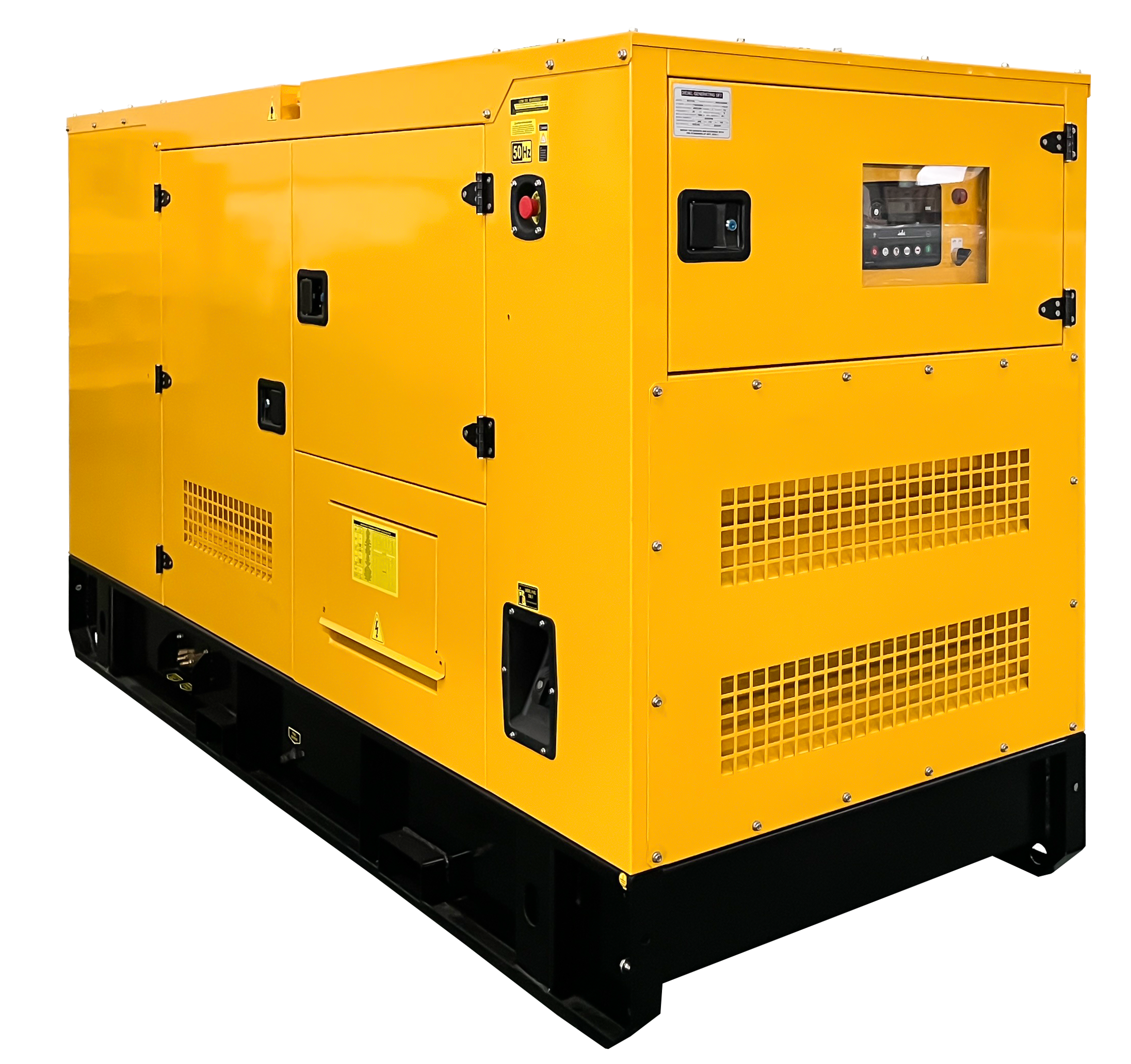

Transferência de carga perfeita, carregamento eficiente da bateria e zero danos ao hardware definem uma instalação adequada. Quando o painel solar produz pouco, o gerador intervém sem causar picos de tensão ou quedas de frequência que forcem o inversor a desarmar. Você deve entender como a energia flui entre o gerador, o inversor, as baterias e o painel de carga antes de puxar qualquer fio.
A arquitetura do sistema se enquadra em duas categorias: acoplamento AC e acoplamento DC. Cada um determina como o gerador interage com os componentes solares existentes.
Em uma configuração acoplada a CA, o gerador alimenta o painel CA diretamente. O inversor solar sincroniza com a forma de onda CA do gerador. O gerador atua como rede. O inversor solar detecta a tensão e a frequência CA, combina-as e envia a energia solar para o mesmo barramento CA. Isto exige um gerador com excepcional estabilidade de frequência. Se a frequência variar, o inversor solar interrompe a conexão imediatamente para proteger suas placas internas.
Em uma configuração acoplada em CC, o gerador alimenta um inversor/carregador para carregar o banco de baterias CC. O banco de baterias atua como buffer central antes de alimentar as cargas. O gerador produz energia CA. O inversor/carregador retifica isso em energia CC para carregar as baterias. O inversor então utiliza as baterias para criar energia CA limpa para o local. Esta arquitetura isola cargas domésticas sensíveis da forma de onda CA suja do gerador. É altamente confiável para aplicações fora da rede.
Recurso | Acoplamento CA | Acoplamento CC |
|---|---|---|
Fluxo de energia primário | Gerador para Painel AC | Gerador para Banco de Baterias |
Sincronização do Inversor | Requer correspondência de frequência precisa | Inversor retifica CA para CC |
Proteção de carga | Cargas expostas à forma de onda do gerador | Cargas isoladas por buffer de bateria |
Melhor Aplicação | Sistemas vinculados à rede com backup | Configurações estritamente fora da rede |
Os inversores híbridos modernos atuam como o cérebro do sistema gerador solar . Eles gerenciam múltiplas entradas de energia e priorizam o rendimento solar antes de retirar do gerador. Quando a tensão da bateria cai para um limite definido pelo usuário, o inversor híbrido envia um sinal de partida de dois fios para um gerador compatível com partida automática. O inversor espera o aquecimento do gerador, sincroniza com a energia CA de entrada e transfere as cargas suavemente. Ele encaminha simultaneamente o excesso de capacidade do gerador para o carregador de bateria. Assim que as baterias atingem o estado de carga desejado, o inversor transfere as cargas de volta para a energia da bateria e desliga o gerador. Isto otimiza o consumo de combustível e reduz o desgaste do motor.
Conectar hardware incompatível leva à falha imediata do sistema. Você deve avaliar a saída do gerador, a qualidade da energia e os limites de carga da bateria antes de fazer qualquer conexão física.
O dimensionamento correto do gerador evita travamentos, sobrecarga e consumo ineficiente de combustível. O gerador deve fornecer energia suficiente para operar as cargas domésticas contínuas enquanto carrega simultaneamente o banco de baterias.
Use esta fórmula para dimensionar o gerador: (Carga Contínua + Carga de Carga da Bateria) + buffer de 20%.
Se o seu local consome 3.000 watts continuamente e o carregador de bateria do seu inversor consome 2.000 watts, a demanda total atinge 5.000 watts. Adicionar um buffer de 20% requer um gerador capaz de sustentar 6.000 watts continuamente. O subdimensionamento do gerador causa quedas severas de tensão quando cargas pesadas são iniciadas. Isso força o inversor a rejeitar a energia de entrada. O superdimensionamento do gerador leva a um consumo de combustível ineficiente. Nas unidades diesel, o funcionamento com uma percentagem de carga baixa provoca o empilhamento húmido. O combustível não queimado acumula-se no sistema de escape e degrada a vida útil do motor.
Os geradores perdem energia em grandes altitudes e temperaturas extremas. Um gerador classificado para 5.000 watts ao nível do mar não produzirá 5.000 watts a 6.000 pés de altitude. O ar mais rarefeito reduz a capacidade do motor de queimar combustível com eficiência. As fórmulas de redução padrão sugerem uma perda de potência de 3,5% para cada 1.000 pés acima do nível do mar. As altas temperaturas ambientes também reduzem a produção em aproximadamente 1% para cada 10 graus acima de 60°F. Se você instalar uma cabine fora da rede nas montanhas, deverá levar em consideração essas reduções ambientais em seus cálculos de dimensionamento. Não levar em conta a altitude significa que seu gerador irá parar quando o inversor exigir sua carga nominal total.
Os inversores solares são altamente sensíveis à qualidade da energia. Geradores de onda senoidal modificados convencionais produzem formas de onda elétricas irregulares com alta Distorção Harmônica Total (THD). Os geradores inversores de onda senoidal pura produzem formas de onda limpas e suaves, idênticas à energia da rede elétrica.
A maioria dos inversores solares requer um THD do gerador inferior a 5% para aceitar a entrada CA sem desconectar. Se você conectar um gerador de construção convencional com 15% de THD, os circuitos de proteção do inversor solar interpretam a energia suja como uma falha na rede e se recusam a conectar. Sempre especifique um inversor-gerador para integração solar para garantir que o inversor híbrido aceite a carga.
Colocar muita corrente em um banco de baterias causa fuga térmica, degradação das células e riscos potenciais de incêndio. Você deve calcular a corrente de carga máxima para a química específica da sua bateria.
As baterias de fosfato de ferro-lítio (LiFePO4) normalmente aceitam uma taxa de carga de 0,5C. Você pode carregá-los com metade da capacidade total de amp-hora. Uma bateria LiFePO4 de 100Ah aceita com segurança 50 amperes. As baterias de chumbo-ácido têm uma taxa de aceitação muito mais baixa, geralmente entre 0,1C e 0,2C. Uma bateria de chumbo-ácido de 100Ah só deve ser carregada de 10 a 20 amperes.
O carregamento rápido através de um gerador melhora a eficiência do combustível, reduzindo o tempo de funcionamento do gerador. No entanto, exceder a taxa de carga recomendada pelo fabricante acelera a degradação da bateria. Você deve definir as configurações do inversor/carregador para respeitar esses limites físicos.
Química da Bateria | Taxa de cobrança recomendada | Taxa máxima de cobrança | Exemplo (Banco 100Ah) |
|---|---|---|---|
Chumbo-ácido (inundado) | 0,1°C | 0,15°C | 10A - 15A |
AGM/Gel | 0,15°C | 0,2°C | 15A - 20A |
Lítio (LiFePO4) | 0,5°C | 1,0°C | 50A - 100A |
A fiação de um gerador em um sistema fora da rede requer adesão estrita aos protocolos de segurança elétrica. Siga esta sequência para estabelecer uma conexão segura e confiável.
Nunca trabalhe em circuitos energizados. Execute uma sequência completa de desligamento antes de abrir qualquer painel elétrico.
Desconecte os disjuntores solares fotovoltaicos para interromper o fluxo de energia dos painéis para o controlador de carregamento.
Isole o banco de baterias desligando a chave geral de desconexão CC.
Desligue os disjuntores CA principais para interromper a energia das cargas domésticas.
Desligue o inversor.
Implementar procedimentos de bloqueio/sinalização (LOTO). Coloque travas físicas nos disjuntores para evitar que alguém reenergize acidentalmente o sistema enquanto você estiver trabalhando.
Uma chave de transferência direciona a energia com segurança e evita que o gerador alimente a energia de volta para a saída do inversor ou para a rede elétrica. O caminho da fiação flui do gerador para o disjuntor do gerador, para a chave de transferência e, finalmente, para a entrada CA do inversor ou painel principal.
Avalie as compensações entre um switch de transferência automática (ATS) e um switch de transferência manual (MTS). Um ATS oferece conveniência ao detectar perda de energia e comutar automaticamente a carga para o gerador. Envolve custos mais elevados e fiação de controle complexa. Um MTS requer intervenção manual para acionar a chave, mas oferece alta confiabilidade, menor custo e instalação mais simples. Para a maioria das configurações fora da rede com inversores híbridos, o próprio inversor atua como ATS, utilizando uma porta de entrada dedicada do gerador.
Os inversores híbridos modernos apresentam terminais de entrada de gerador dedicados, geralmente rotulados como "GEN", "AC IN 2" ou "AUX". Identifique claramente essas portas para evitar cruzar fios com entradas da rede elétrica.
Ao passar fios do gerador para a chave de transferência e inversor, use fio THHN/THWN-2 dentro do conduíte de proteção. Não use Romex padrão (NM-B) em conduítes externos ou subterrâneos, pois ele não é classificado para locais úmidos. Certifique-se de que seu conduíte esteja dimensionado corretamente para evitar exceder os limites de preenchimento, o que causa superaquecimento dos fios.
Conecte a Linha 1 (normalmente preta) ao terminal L1.
Conecte a Linha 2 (normalmente vermelha) ao terminal L2 para sistemas de fase dividida de 240 V.
Conecte o fio neutro (normalmente branco) ao terminal neutro.
Conecte o fio terra (normalmente verde ou cobre nu) ao barramento de aterramento.
Aperte todas as conexões com as libras-polegadas especificadas pelo fabricante usando uma chave de fenda de torque calibrada. Conexões soltas causam alta resistência, o que derrete os blocos terminais sob cargas pesadas do gerador e cria um grave risco de incêndio.
Corrente do Circuito | Bitola Mínima do Fio (Cobre) | Aplicação Típica |
|---|---|---|
20 amperes | 12 AWG | Pequenos geradores portáteis |
30 Amperes | 10 AWG | Geradores inversores de médio porte |
50 Amperes | 6 AWG | Grandes geradores de reserva |
100 Amperes | 2 AWG | Sistemas de backup para toda a casa |
As conexões de hardware por si só não completam a integração. Você deve configurar o software ou firmware para gerenciar o fluxo de energia.
Acesse o menu de configuração do inversor. Defina o limite de corrente de entrada CA. Se você tiver um gerador de 30 A, defina o limite de entrada para 25 A. Isso evita que o inversor puxe a carga máxima e pare o gerador. A seguir, configure os parâmetros de carregamento da bateria. Insira a corrente de carga máxima calculada durante a avaliação de pré-instalação.
Para sistemas automatizados, configure os gatilhos de tensão de partida/parada do gerador. Configure o inversor para enviar o sinal de partida quando o banco de baterias cair para 20% do estado de carga. Envie o sinal de parada quando atingir 90%. Deixar os 10% principais para carregamento solar maximiza a utilização solar e reduz o tempo de funcionamento do gerador.
Verifique a instalação antes de colocar o sistema online permanentemente.
Ligue o gerador e deixe-o aquecer por cinco minutos.
Use um multímetro digital para verificar a tensão na chave de transferência ou nos terminais de entrada do inversor.
Ligue o inversor e monitore sua fase de sincronização. Você deverá ouvir o clique dos relés internos ao aceitar a energia do gerador.
Simule uma falha na rede ou um evento de bateria fraca. Observe a interface do inversor para confirmar se ele está carregando as baterias e passando energia para as cargas.
Execute uma verificação de falha de aterramento para garantir que não exista tensão parasita no chassi do equipamento.
As configurações modulares oferecem flexibilidade para usuários que não necessitam de um sistema doméstico totalmente conectado. Conectar painéis solares de terceiros a uma estação de energia portátil multifuncional requer especificações elétricas correspondentes e o uso dos adaptadores corretos.
Os usuários que constroem configurações modulares geralmente combinam painéis rígidos montados no telhado ou painéis dobráveis portáteis com usinas de energia comerciais. Essas unidades multifuncionais contêm o controlador de carregamento MPPT, o inversor e a bateria de lítio em um único chassi. O principal desafio técnico é fornecer a energia solar CC bruta à unidade com segurança, sem exceder os limites de entrada.
Cada estação de energia portátil tem um limite máximo de tensão de entrada CC. Exceder esse limite destrói permanentemente o controlador de carregamento MPPT interno.
Localize a tensão de circuito aberto (Voc) e a corrente de curto-circuito (Isc) no adesivo de especificação do painel solar. O Voc total do seu painel solar deve permanecer abaixo da tensão máxima de entrada da estação de energia, mesmo em temperaturas congelantes. O tempo frio faz com que a tensão do painel aumente significativamente. O Isc total deve estar alinhado com a corrente de entrada máxima da unidade. Se o conjunto produzir mais corrente do que a unidade pode aceitar, o controlador MPPT simplesmente corta o excesso de energia sem sofrer danos. Exceder a tensão é fatal para o hardware.
A fiação dos painéis em série aumenta a tensão total enquanto mantém a mesma corrente. Conecte o fio positivo do painel A ao fio negativo do painel B. A fiação em série é melhor para cabos longos porque a tensão mais alta reduz a perda de linha. Ele permite que o array desperte o controlador MPPT no início da manhã.
A fiação dos painéis em paralelo aumenta a corrente total enquanto mantém a mesma tensão. Conecte todos os fios positivos e todos os fios negativos usando conectores de derivação. A fiação paralela funciona melhor em condições de sombra parcial. Se um painel estiver sombreado, os outros continuam a produzir potência total.
Escolha a configuração que maximiza os limites de entrada do seu sistema de gerador solar sem exceder o limite máximo de tensão.
Painéis solares padrão usam conectores MC4. As estações de energia portáteis usam entradas proprietárias ou especializadas como XT60, Anderson Powerpole ou DC7909. Você precisa de um cabo adaptador de transição para preencher a lacuna.
A verificação da polaridade é a etapa de campo mais crítica. Combine positivo com positivo (vermelho com vermelho) e negativo com negativo (preto com preto). Use um multímetro digital para testar a polaridade na extremidade do cabo adaptador antes de conectá-lo à estação de energia. A inversão da polaridade causa um curto-circuito imediato, destruindo potencialmente o estágio de entrada da unidade.
A integração de fontes de energia distintas introduz riscos legais e de segurança significativos. Compreender os limites de suas habilidades elétricas e aderir aos códigos garante uma instalação segura.
Conectar painéis solares a uma estação de energia portátil usando cabos adaptadores é perfeitamente seguro para qualquer pessoa. Envolve conexões DC de baixa tensão e componentes plug-and-play. A fiação de uma chave de transferência a um painel principal, a instalação de subpainéis ou a integração de um gerador de reserva estacionário requer um eletricista licenciado. Essas tarefas envolvem tensões CA letais e exigem conhecimento profundo dos códigos de construção locais.
Ter duas ligações neutro-terra em um único sistema cria caminhos paralelos perigosos para a corrente neutra fluir pelos fios terra. Isto energiza o chassi do equipamento e cria um grave risco de choque.
Determine se o gerador deve ser configurado como um sistema derivado separadamente (neutro flutuante) ou um sistema não derivado separadamente (neutro ligado). Se a sua chave de transferência alternar o fio neutro, o gerador deverá ter seu neutro ligado à estrutura. Se a chave de transferência não alternar o fio neutro, você deverá remover o jumper de ligação do neutro dentro do gerador para criar um neutro flutuante. Consulte o manual do gerador para obter instruções sobre como modificar a ligação.
Todas as integrações cabeadas devem estar em conformidade com o Código Elétrico Nacional (NEC). O Artigo 702 cobre Sistemas de Espera Opcionais, ditando os requisitos para equipamentos de transferência e métodos de fiação. O Artigo 690 abrange Sistemas Solares Fotovoltaicos, detalhando requisitos de desligamento rápido e desconexões de CC.
Use apenas componentes listados pela UL. Chaves de transferência não listadas ou disjuntores importados baratos falham sob carga e anulam o seguro do proprietário. Envie seus diagramas de fiação à autoridade local com jurisdição (AHJ) para obter as licenças necessárias antes de iniciar a construção.
A retroalimentação ocorre quando a energia do gerador flui de volta através do painel principal, através do medidor da concessionária e saindo para a rede. Isso aumenta a tensão através do transformador da vizinhança, enviando energia letal para as linhas que os trabalhadores da concessionária presumem estar mortas.
Intertravamentos mecânicos ou chaves de transferência aprovadas impedem fisicamente que o disjuntor da rede elétrica principal e o disjuntor do gerador sejam ligados simultaneamente. Ignorar esses mecanismos usando cabos com plugues macho em ambas as extremidades é ilegal, altamente perigoso e acarreta responsabilidade criminal grave.
Audite as especificações atuais do seu inversor para confirmar sua entrada CA máxima e tolerância THD antes de comprar um gerador.
Calcule os requisitos de pico de carga contínua e as taxas de carga da bateria para dimensionar o gerador com precisão.
Inspecione seu painel elétrico principal para determinar se um ATS, MTS ou intertravamento mecânico melhor se adapta à sua infraestrutura existente.
Consulte um eletricista solar licenciado para revisar seus diagramas de fiação e lidar com as conexões CA cabeadas.
R: Não. Os geradores produzem energia CA, enquanto as baterias requerem energia CC para carregar. Conectá-los diretamente destruirá as baterias e criará grave risco de incêndio. É necessário um carregador de bateria independente ou um inversor/carregador para retificar a energia CA em energia CC com segurança antes que ela chegue ao banco de baterias.
R: Dimensione o gerador para lidar com o pico de carga CA contínua mais a taxa máxima de carga do seu banco de baterias. Uma regra prática padrão é selecionar um gerador que forneça 1,5 a 2 vezes a classificação contínua do seu inversor solar. Isso garante que ele possa carregar baterias e operar cargas simultaneamente sem travar.
R: Os inversores solares rejeitam energia suja para proteger componentes eletrônicos internos sensíveis. Alta distorção harmônica total (THD) ou frequências flutuantes de geradores convencionais não inversores fazem com que os circuitos de proteção internos do inversor solar sejam desconectados. Usar um gerador-inversor de onda senoidal pura geralmente resolve esse problema e fornece a forma de onda limpa necessária.
R: Sim. Uma chave de transferência ou intertravamento mecânico é legal e funcionalmente necessária para qualquer sistema conectado ao painel elétrico de uma casa. Ele evita fisicamente que o gerador retroalimente tensão letal na rede elétrica ou colida com a saída do inversor solar.
R: Sim. Com um inversor híbrido moderno, o sistema pode utilizar energia solar e complementar quaisquer deficiências com energia do gerador simultaneamente. Esse recurso, muitas vezes chamado de redução de carga ou assistência de energia, combina ambas as fontes de energia para atender a demandas pesadas sem sobrecarregar o gerador.
R: Se sua chave de transferência não alternar o fio neutro, seu gerador deverá ter um neutro flutuante para evitar uma ligação dupla. Você corrige isso abrindo a tampa do alternador do gerador e desconectando o fio jumper que conecta o terminal neutro ao terminal de aterramento. Sempre consulte o manual específico do seu gerador antes de modificar a fiação interna.
