Conectar um gerador industrial a uma linha de gás natural requer mais do que simplesmente passar uma tubulação do fornecimento de gás ao motor. O sistema deve fornecer o fluxo de gás correto, a pressão de entrada, a capacidade da tubulação, a regulação, os controles de segurança e a qualidade do combustível exigidos pelo gerador.
Para aplicações industriais, o projeto da linha de gás e a conexão final devem ser realizados por profissionais qualificados de acordo com as especificações do fabricante do gerador e os códigos locais aplicáveis.
DIYPOWER fornece soluções industriais de geradores de gás natural para aplicações em espera, principal, contínua e em estações de energia. Este guia explica as principais considerações de engenharia ao conectar um gerador a um fornecimento de gás natural.
Índice
Sim, se o gerador for especificamente projetado ou aprovado para operar com gás natural.
Antes de conectar o gerador, confirme:
Consumo máximo de gás natural
Pressão de entrada necessária
Pressão de gás disponível
Capacidade do gasoduto
Valor de aquecimento a gás
Comprimento do tubo e queda de pressão
Capacidade do regulador
Outras cargas de gás nas instalações
Um gerador de gás natural não pode operar de forma confiável se a linha de abastecimento não conseguir manter o fluxo e a pressão necessários sob plena carga.
Para obter informações sobre a demanda de combustível do gerador, consulte Quanto gás um gerador usa?.

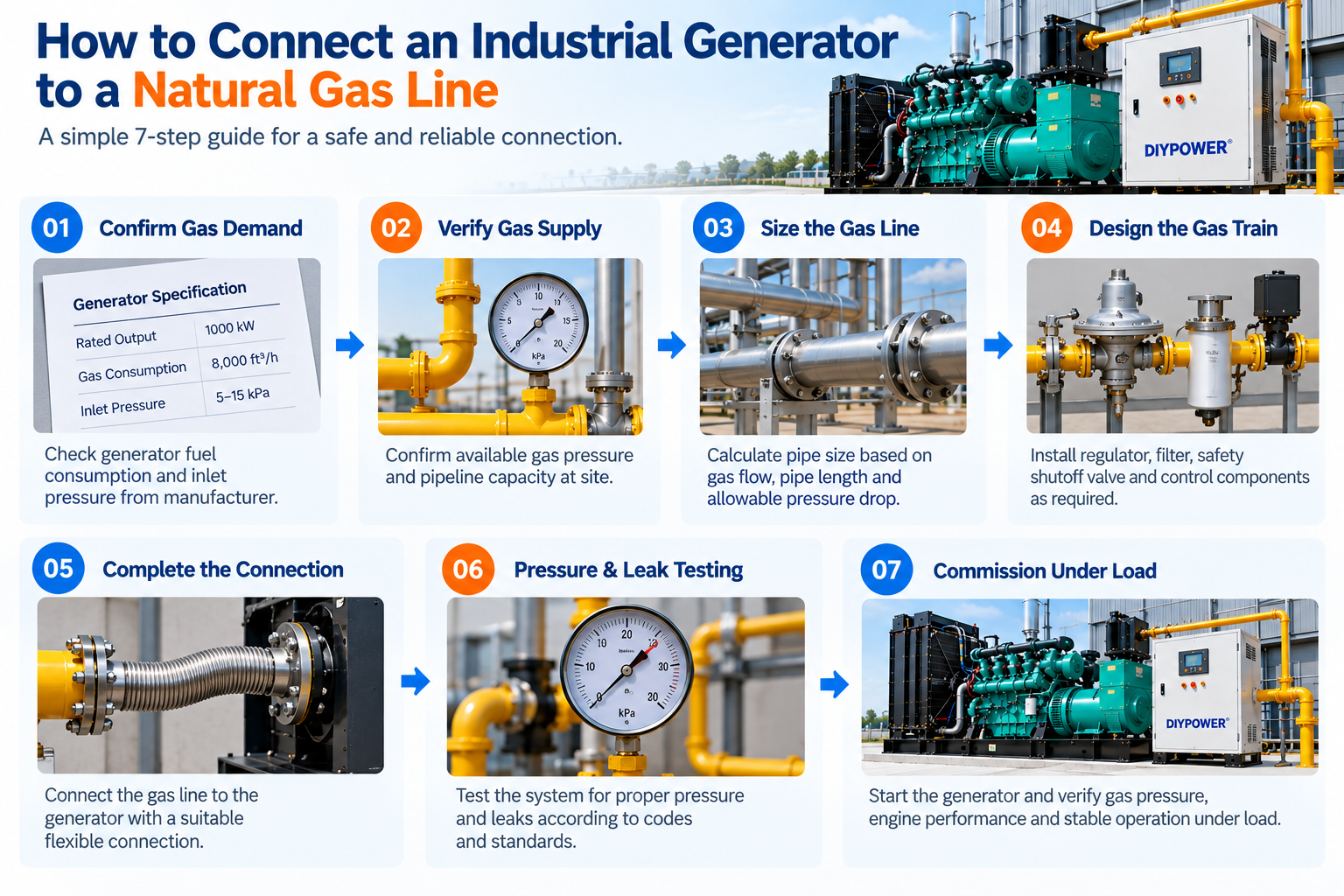

Uma configuração industrial típica pode ser representada como:
Fornecimento de Gás Natural
↓
Medidor de Gás / Fornecimento Principal
↓
Válvula de Isolamento
↓
Regulação de Pressão
↓
Filtro / Tratamento de Gás
↓
Válvula de Corte de Segurança
↓
Trem de Gás
↓
Conexão Final Flexível
↓
Gerador de Gás Natural
A configuração exata depende do gerador, motor, fornecimento de gás, condições do local e requisitos de instalação aplicáveis.
O principal requisito é simples:
O gerador deve receber fluxo de gás suficiente na pressão de entrada correta sob todas as condições operacionais esperadas.
Comece com a especificação máxima de consumo de combustível do fabricante do gerador.
A demanda de gás pode ser expressa como:
m³/h
pés³/h
SCFH
MMBtu/h
Use o perfil de carga esperado, mas certifique-se de que o sistema de combustível possa suportar a demanda máxima exigida pelo gerador.
Para cálculos detalhados de consumo de combustível, leia o Guia de Consumo de Combustível de Geradores de Gás Natural.
O motor requer gás natural dentro de uma faixa de pressão especificada.
Não use um valor de pressão universal para cada gerador.
Os dados de referência de motores alternativos da EPA ilustram como a pressão significativamente necessária do gás combustível pode variar com o tamanho e o projeto do motor, desde requisitos de pressão relativamente baixos em unidades menores até pressões substancialmente mais altas em alguns motores de vários megawatts.
Sempre use os requisitos de pressão de combustível específicos do fabricante do gerador para o projeto.
A pressão necessária e a pressão disponível são diferentes.
Confirme a pressão disponível no ponto real de instalação do gerador – não apenas na conexão da rede elétrica.
A pressão pode ser afetada por:
Comprimento do tubo
Diâmetro do tubo
Acessórios
Reguladores
Cargas simultâneas de gás
Condições de fornecimento de serviços públicos
A pressão disponível enquanto outro equipamento está operando pode ser mais importante do que uma medição estática sem carga.
A linha de gás deve fornecer volume suficiente para a demanda máxima do gerador.
Uma instalação industrial já pode utilizar gás natural para:
Caldeiras
Fornos
Fornos
Secadores
Aquecimento de processo
Outros geradores
A procura completa de gás da instalação deve, portanto, ser considerada.
O desempenho do motor também pode depender das características do combustível.
Confirme as especificações de combustível relevantes, como:
Valor de aquecimento
Conteúdo de metano
Contaminantes
Umidade
Estabilidade de fornecimento
O fabricante do gerador ou motor deve definir requisitos aceitáveis de qualidade do combustível.
Obtenha a especificação de consumo de combustível do gerador nas cargas relevantes.
Por exemplo:
Carga de 25% → Demanda de Gás
50% de Carga → Demanda de Gás
75% de Carga → Demanda de Gás
Carga 100% → Demanda Máxima de Gás
O sistema de combustível deve ser avaliado em relação à condição operacional máxima exigida do gerador.
Confirmar:
Fluxo Disponível + Pressão Disponível + Valor de Aquecimento a Gás
O fornecimento de gás da rede elétrica ou da instalação existente deve ser capaz de suportar o gerador junto com outras cargas de gás simultâneas.
Para grandes geradores, o medidor, regulador ou rede de gás existente pode exigir uma atualização.
O dimensionamento da linha de gás depende principalmente de:
Demanda de gás do gerador + comprimento do tubo + pressão disponível + queda de pressão permitida
Não dimensione uma linha de gás de gerador industrial usando uma regra geral residencial.
O diâmetro final do tubo deve ser determinado usando o código de gás combustível aplicável, condições do projeto, requisitos do gerador e cálculos de engenharia.
O trem de gás controla e protege o fornecimento de combustível entre o suprimento e o motor.
Dependendo do gerador e do projeto, os componentes podem incluir:
Válvula de isolamento manual
Regulador de pressão
Filtro de gás
Manômetro
Pressostatos
Válvulas de corte automático
Válvula de controle de gás
Conector flexível
Equipamento de detecção ou monitoramento de vazamento
A disposição exata deve seguir os requisitos do fabricante do motor e as normas aplicáveis.
Uma vez projetado corretamente o sistema de combustível a montante, a conexão final pode ser feita à entrada de gás do gerador.
Evite colocar pressão desnecessária na conexão de combustível do motor.
A instalação também deve levar em conta:
Vibração do gerador
Movimento térmico
Acesso ao serviço
Requisitos de isolamento
Exposição ao ar livre
Proteção mecânica
A instalação final deve ser realizada por pessoal qualificado.
Antes de introduzir combustível no motor, o sistema de gás completo deve ser testado de acordo com os requisitos aplicáveis.
O teste deve verificar:
Integridade da tubulação
Integridade articular
Operação do regulador
Operação da válvula
Pressão de alimentação necessária
A NFPA 54, o Código Nacional de Gás Combustível, estabelece requisitos mínimos de segurança para o projeto e instalação de sistemas de tubulação de gás combustível.
Consulte o Código Nacional de Gás Combustível NFPA 54 e os requisitos locais aplicáveis ao projeto.
O comissionamento final deverá confirmar o desempenho do gerador sob condições operacionais realistas.
Verificar:
Pressão do gás
Velocidade do motor
Tensão
Freqüência
Aceitação de carga
Condição de exaustão
Alarmes
Funções de desligamento
A pressão do gás deve ser verificada enquanto o gerador estiver transportando carga porque o fornecimento pode parecer adequado sem carga, mas cair abaixo dos requisitos quando a demanda de combustível aumenta.
O dimensionamento da linha de gás é uma das partes mais importantes da instalação.
A relação básica é:
Fluxo de gás necessário + comprimento do tubo + pressão disponível → capacidade necessária do tubo
Tubos mais longos e acessórios adicionais aumentam a perda de pressão.
Um gerador maior também requer maior fluxo de combustível.
Portanto, o dimensionamento da tubulação deve considerar:
Parâmetro | O que confirmar |
|---|---|
Saída do Gerador | kW/kVA necessários |
Demanda Máxima de Gás | m³/h / ft³/h / MMBtu/h |
Pressão de entrada necessária | Especificação do gerador |
Pressão Disponível | Fornecimento real do site |
Comprimento do tubo | Fornecimento ao gerador |
Diâmetro do tubo | Capacidade de fluxo necessária |
Queda de pressão | Deve permanecer dentro dos limites |
Capacidade do Regulador | Demanda máxima de gás |
Valor de aquecimento | Especificação de gás local |
Outras cargas de gás | Demanda simultânea de instalações |
Para grandes geradores industriais, pode ser necessário um fornecimento de gás dedicado ou uma infra-estrutura a montante melhorada.
A pressão do gás muito baixa pode impedir que o motor receba combustível suficiente.
Os possíveis sintomas incluem:
Início difícil
Operação instável do motor
Potência reduzida
Resposta transitória ruim
Falha ao aceitar carga
Desligamento do gerador
A pressão excessiva também pode criar problemas se exceder os limites de projeto do sistema de combustível.
É por isso que a pressão de entrada mínima e máxima permitida deve ser verificada.
Os dados de referência da EPA para motores alternativos a gás demonstram que os requisitos de pressão de combustível diferem consideravelmente entre tamanhos e tecnologias de motor, reforçando a necessidade de usar especificações específicas do modelo em vez de um valor genérico.
O trem de gás é o caminho controlado do combustível entre a alimentação principal e o motor gerador.
Um arranjo simplificado é:
Abastecimento → Isolamento → Regulação → Filtração → Desligamento de Segurança → Controle de Combustível → Motor
Suas funções podem incluir:
Isolando o gerador
Pressão reguladora
Removendo contaminantes
Pressão de monitoramento
Parando automaticamente o fluxo de combustível
Controlando o fornecimento de gás ao motor
Grandes instalações industriais podem exigir trens de gás mais complexos do que pequenos geradores de reserva.
O projeto final depende da capacidade do gerador, pressão do combustível, tecnologia do motor, requisitos do projeto e regulamentações locais.
Um tubo pode fornecer pressão adequada quando o gerador está parado, mas não consegue fornecer gás suficiente em plena carga.
Verifique: capacidade do tubo, capacidade do regulador, capacidade do medidor e alimentação a montante.
Tubulação longa ou subdimensionada pode criar perda excessiva de pressão.
Verifique: diâmetro do tubo, comprimento total equivalente, conexões e pressão de entrada necessária do gerador.
Um regulador deve lidar com a vazão máxima exigida do gerador enquanto mantém uma pressão aceitável a jusante.
Caldeiras ou equipamentos de processo operando simultaneamente podem reduzir o gás disponível para o gerador.
Calcule a demanda simultânea total em vez de apenas a demanda do gerador.
Um motor configurado com propano não deve ser conectado automaticamente ao gás natural.
O gás natural e o propano têm propriedades de combustível e requisitos de fornecimento diferentes.
Para obter mais informações, consulte Os geradores de gás natural e propano podem usar ambos os combustíveis?.
Às vezes, os problemas do sistema de combustível podem começar com a seleção do gerador.
Um gerador desnecessariamente superdimensionado pode exigir uma capacidade de pico de gás substancialmente maior do que a instalação realmente necessita.
O dimensionamento correto do gerador deve, portanto, vir antes do projeto final do sistema de gás.
O gás natural é combustível, portanto a instalação deve seguir os requisitos do fabricante do gerador e os regulamentos aplicáveis de gás combustível, eletricidade, incêndio, ventilação e construção.
Considerações importantes incluem:
Isolamento de gás
Prevenção de vazamentos
Ventilação
Roteamento de exaustão
Proteção contra incêndio
Folgas do gerador
Desligamento de emergência
Aterramento elétrico
Requisitos de instalação externa/interna
A NFPA 37 cobre critérios de segurança contra incêndio para a instalação e operação de motores de combustão estacionários e turbinas a gás usados para aplicações que incluem geradores de emergência, sistemas de reserva e sistemas de pico de potência.
Os requisitos de tubulação de gás combustível também devem ser avaliados em relação ao Código Nacional de Gás Combustível NFPA 54 aplicável e às regulamentações locais.
A instalação de geradores de gás industrial deve, portanto, ser tratada como um sistema projetado de combustível e energia, e não como uma simples conexão de aparelho.
Uma instalação multigerador requer planejamento adicional do sistema de combustível.
Por exemplo:
Demanda potencial de gás do gerador
O sistema pode exigir:
Coletor de gás principal maior
Reguladores dedicados
Válvulas de isolamento individuais
Trens de gás separados
Monitoramento de pressão
Operação sequenciada do gerador
Para uma Central Elétrica a Gás Natural DIYPOWER , o projeto do sistema de combustível deve considerar a possibilidade de múltiplos grupos geradores operando em paralelo.
A linha de produtos de estações de energia da DIYPOWER inclui multigeradores e soluções de energia de alta capacidade para aplicações industriais.
Os requisitos de fornecimento de gás tornam-se particularmente importantes à medida que a produção do gerador aumenta.
Por exemplo, o gerador de gás natural de alta tensão DIYPOWER 2000kW JiChai representa o tipo de aplicação multi-megawatt onde a infraestrutura de combustível deve ser avaliada no início da concepção do projeto.
Para um gerador nesta classe, confirme:
Consumo máximo de gás
Pressão de entrada necessária
Pressão de utilidade disponível
Capacidade principal de gás
Capacidade do regulador
Qualidade do gás
Desempenho em carga total
Requisitos de operação paralela
Expansão futura
Os dados da EPA para motores alternativos a gás também ilustram que a pressão necessária do combustível pode variar substancialmente com a capacidade do gerador e a tecnologia do motor.
Portanto, os requisitos do sistema de gás devem ser obtidos para o motor real, em vez de estimados apenas a partir dos kW do gerador.
Antes do comissionamento do gerador, verifique:
Verificar | Exigência |
|---|---|
Combustível do Gerador | Aprovado para gás natural |
Consumo de Gás | Dados do fabricante confirmados |
Pressão do gás | Dentro da faixa exigida |
Capacidade do pipeline | Suporta demanda máxima |
Regulador | Dimensionado corretamente |
Trem de gás | Instalado conforme projetado |
Outras cargas de gás | Incluído nos cálculos |
Teste de vazamento/pressão | Completed |
Ventilação | Atende aos requisitos do projeto |
Escape | Instalado corretamente |
Controles | Testado |
Teste de carga total | Completed |
Desligamento de segurança | Verificado |
Documente a pressão final do gás e o desempenho do gerador durante o comissionamento para futura manutenção e solução de problemas.
DIYPOWER fornece geradores industriais e soluções de energia para aplicações em espera, principal, contínua, data center e estação de energia.
A linha de produtos da DIYPOWER inclui geradores de gás natural dedicados , bem como configurações maiores de estações de energia.
Para um projeto de gerador de gás natural, forneça:
kW/kVA necessários
Tensão
Freqüência
Modo de espera, principal ou contínuo
Carregar perfil
Pressão de gás disponível
Valor de aquecimento a gás
Altitude do local
Temperatura ambiente
Requisitos de operação paralela
Esses parâmetros ajudam a determinar a seleção do gerador e os requisitos do sistema de combustível.
Guias DIYPOWER relacionados:
Como funciona um gerador de gás natural?
Quão eficiente é um gerador de gás natural?
Quanto custa um gerador de gás natural para funcionar?
Os geradores de gás natural e propano podem usar ambos os combustíveis?
Um gerador aprovado para gás natural pode ser conectado a um suprimento de gás apropriado, mas o sistema deve fornecer a pressão e a vazão necessárias e atender às especificações do fabricante e aos requisitos de instalação aplicáveis.
As instalações industriais devem ser projetadas e executadas por profissionais qualificados.
Não existe um tamanho de tubo universal.
A capacidade necessária do tubo depende de:
Consumo de gás do gerador
Pressão de alimentação disponível
Pressão de entrada necessária
Comprimento do tubo
Queda de pressão permitida
Acessórios
Outras cargas simultâneas de gás
Depende do motor e do sistema de combustível.
Os dados de referência da EPA mostram que a pressão necessária do gás varia significativamente entre as diferentes capacidades e tecnologias dos motores a gás.
Use os requisitos específicos do fabricante do gerador.
Possivelmente.
A linha existente, o medidor, o regulador e o fornecimento a montante devem ser verificados para determinar se podem suportar a demanda máxima de gás do gerador juntamente com outras cargas da instalação.
Geralmente, uma maior produção do gerador requer maior fluxo de combustível, o que pode exigir maior capacidade da tubulação.
No entanto, o dimensionamento final do tubo também depende da pressão, distância, acessórios, eficiência do motor e queda de pressão permitida.
Sim.
Um sistema de gás que pareça adequado sem carga pode sofrer queda de pressão quando o motor começar a consumir combustível significativo.
A pressão deve, portanto, ser verificada sob carga operacional.
Um trem de gás é o grupo de componentes que regula, controla, monitora e isola o fornecimento de combustível ao gerador.
Pode incluir reguladores, filtros, válvulas de corte, pressostatos, medidores e equipamentos de controle de combustível.
Somente se o motor e o sistema de combustível forem especificamente aprovados ou convertidos para operação a gás natural de acordo com os requisitos do fabricante.
Não presuma que o propano e o gás natural sejam diretamente intercambiáveis.
Os trabalhos na tubulação de gás e no sistema de combustível do gerador devem ser realizados por profissionais devidamente qualificados, de acordo com os requisitos do fabricante do gerador e os códigos locais aplicáveis.
Sim.
O comissionamento sob carga ajuda a verificar se a pressão do gás, o desempenho do motor, a tensão, a frequência, a aceitação da carga, os controles, os alarmes e as funções de segurança operam corretamente sob demanda realista.
Conectar um gerador industrial a uma linha de gás natural requer quatro condições essenciais:
Fluxo correto de gás + pressão correta + capacidade adequada da tubulação + controles de segurança adequados
Comece com as especificações de consumo de combustível e pressão de entrada do fabricante do gerador. Em seguida, verifique o fornecimento de gás disponível no local, calcule a capacidade da tubulação e a queda de pressão, projete o trem de gás necessário e comissione o gerador sob carga.
Para grandes instalações industriais, o fornecimento de gás deve ser projetado em conjunto com o gerador, em vez de adicionado após o gerador já ter sido selecionado.
DIYPOWER fornece geradores industriais de gás natural e soluções de estações de energia para aplicações de energia em espera, principal, contínua e em grande escala. Fornecer informações precisas sobre a carga e o fornecimento de gás no local no início de um projeto ajuda a garantir que o gerador e o sistema de combustível estejam corretamente combinados.
