A produção instável do gerador ameaça componentes eletrônicos sensíveis, maquinário industrial e infraestrutura crítica. Flutuações de energia causam falha imediata do equipamento e tempo de inatividade prolongado. Quando um gerador flutua sob carga ou produz tensão fora das tolerâncias aceitáveis, os operadores enfrentam um desafio direto de diagnóstico. Você deve determinar se o problema decorre da velocidade do motor ou do controle de excitação. Deixar de isolar e corrigir problemas de excitação degrada continuamente a qualidade da energia, queimando motores e fritando placas lógicas.
Restaurar energia confiável requer calibração precisa ou substituição estratégica do regulador de tensão do gerador . Este guia detalha os protocolos técnicos para ajustar, testar e avaliar esses componentes com segurança. Cobrimos testes de linha de base, ajustes de potenciômetros e procedimentos de flashing de campo. Seguir estas etapas garante o fornecimento estável de energia em vários ambientes operacionais.
Índice
A precisão não é negociável: O ajuste de um regulador de tensão de gerador requer o isolamento da unidade da carga e a utilização de multímetros calibrados para atingir metas de linha de base exatas (por exemplo, 120 V/240 V para unidades padrão ou tensões fase a fase específicas para sistemas industriais).
Além da tensão básica: A calibração adequada envolve o ajuste de parâmetros secundários, incluindo as configurações de ponto de joelho e estabilidade (STAB) de Roll-Off de subfrequência (UFRO), para evitar colapso de tensão e oscilação durante mudanças de carga.
Limite de reparo versus substituição: Se um AVR não conseguir manter uma tensão estável após os ajustes do potenciômetro, ou se o composto de encapsulamento apresentar degradação térmica, a substituição imediata será necessária para mitigar o risco do equipamento a jusante.
Compatibilidade do sistema: A seleção de um regulador substituto requer a correspondência do método de excitação do gerador (Shunt, PMG ou AREP) para garantir que as capacidades de resposta transitória atendam às demandas operacionais.
A energia limpa define a base para as operações elétricas modernas. Requer tensão e frequência estáveis sob cargas variadas. A principal métrica de sucesso para um sistema de excitação funcional é manter a tensão de saída dentro de uma tolerância restrita. Os padrões da indústria exigem desvio de ±1% a ±2%. Esta tolerância deve ser mantida independentemente de alterações de entrada ou flutuações repentinas de carga. O equipamento a jusante depende inteiramente desta estabilidade. Quando a tensão cai, a amperagem aumenta. Essa relação inversa causa superaquecimento dos enrolamentos do motor e vibração dos contatores magnéticos, eventualmente se fechando por soldagem.

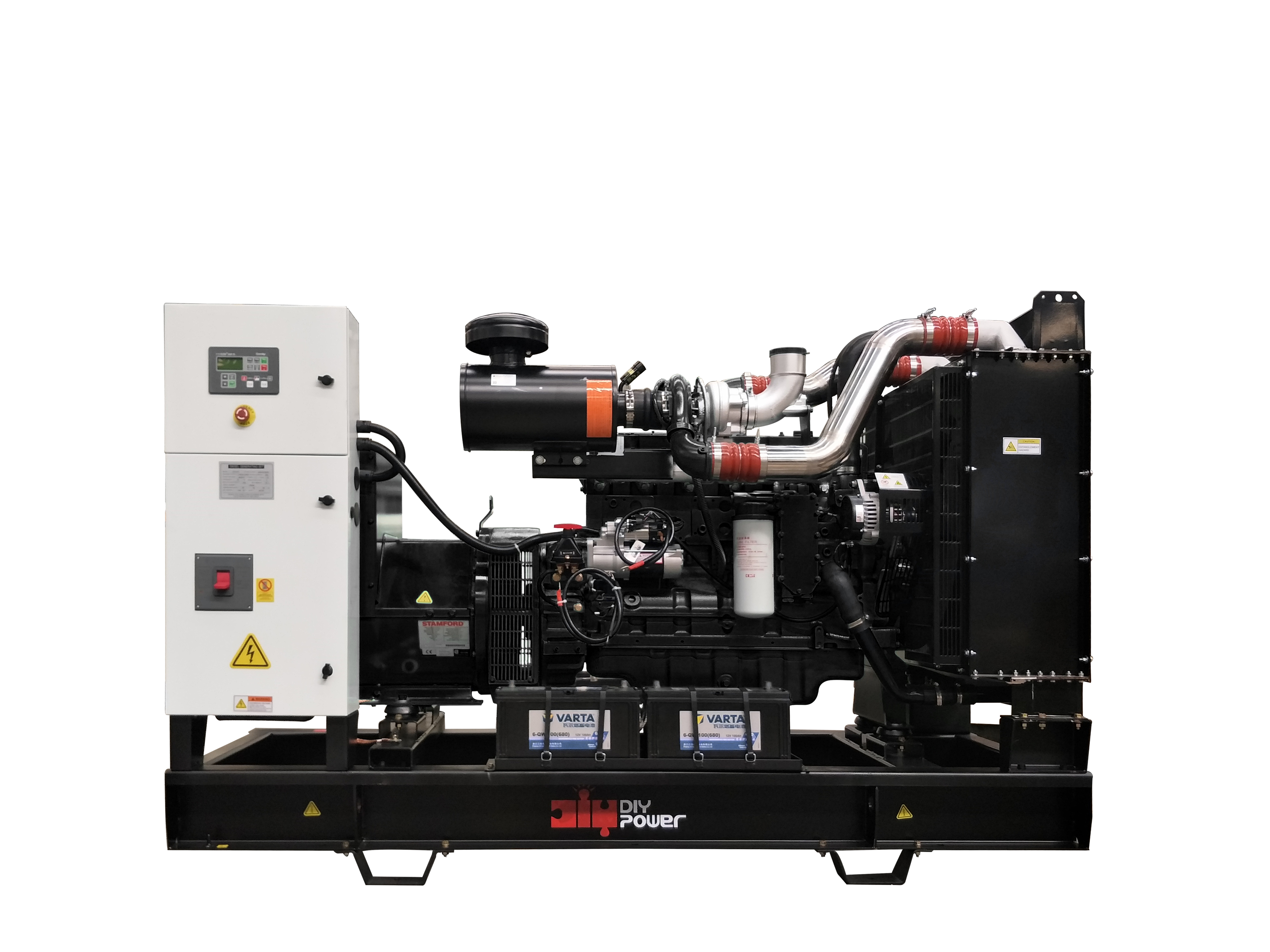

O regulador atua como o cérebro do alternador. Ele monitora continuamente a tensão de saída diretamente dos enrolamentos do estator. Ele compara esta tensão real com um ponto de ajuste predeterminado. Quando uma carga é conectada ao gerador, a tensão de saída cai naturalmente. O regulador detecta esta queda instantaneamente. Ele responde aumentando a corrente CC enviada ao estator da excitatriz. Este campo magnético aumentado induz uma tensão CA mais alta no rotor da excitatriz, que é retificada para CC e alimentada no rotor principal. O campo magnético principal fortalecido aumenta a saída do estator, restaurando o equilíbrio. Todo o processo acontece em milissegundos.
Os técnicos de campo devem isolar as falhas de excitação das falhas do regulador antes de tentarem a calibração. Você pode identificar a causa raiz observando a relação entre tensão e frequência. Estabeleça esta linha de base para evitar ajustes desnecessários nos componentes.
Sintoma observado sob carga | Status de frequência (Hz) | Suspeito Primário | Ação recomendada |
|---|---|---|---|
A tensão cai significativamente (>10%) | Estável (por exemplo, mantém em 60 Hz) | Sistema/Regulador de Excitação | Ajuste o potenciômetro VOLT; teste a resistência do estator da excitatriz. |
Tensão e frequência caem juntas | Cai proporcionalmente (por exemplo, cai para 55 Hz) | Governador do motor/entrega de combustível | Verifique os filtros de combustível, ajuste a ligação do governador. |
Caças de tensão (oscila para cima e para baixo) | Estável | Circuito de Estabilidade do Regulador | Sintonize o potenciômetro STAB. |
Saída de tensão zero na inicialização | Estável | Perda de magnetismo residual/AVR soprado | Pisque o campo; inspecione o regulador quanto a danos. |
Ajustar equipamentos elétricos energizados acarreta riscos graves. Incidentes com arco elétrico e eletrocussão continuam sendo ameaças constantes durante procedimentos de diagnóstico. Danos catastróficos ao gerador acontecem se os ajustes forem feitos incorretamente. Nunca tente calibrar a unidade enquanto ela estiver conectada a uma carga da instalação. Um pico repentino de tensão durante o ajuste destruirá os componentes eletrônicos conectados. Sempre isole o gerador usando o disjuntor de saída principal antes de iniciar qualquer sequência de calibração.
A calibração adequada requer instrumentos calibrados específicos. Não confie nos medidores analógicos embutidos no painel do gerador. Eles carecem de precisão, muitas vezes aderindo ou desviando com o tempo.
Multímetros True-RMS. Multímetros padrão calculam RMS com base em uma onda senoidal perfeita. Geradores sob carga geralmente produzem formas de onda distorcidas. Somente um medidor True-RMS fornece leituras precisas de tensão nessas condições.
Medidores de frequência digitais ou tacômetros ópticos para verificar a rotação do motor.
Chaves de fenda de precisão isoladas (geralmente de cabeça chata) para ajustes de potenciômetros.
Luvas dielétricas classificadas para a tensão máxima de saída do gerador.
Protetor facial contra arco elétrico e roupas resistentes ao fogo.
Os geradores sofrem expansão térmica. Os enrolamentos de cobre mudam a resistência à medida que aquecem. Você deve levar o gerador à temperatura normal de operação antes de fazer leituras de linha de base. Siga esta sequência exata para preparar a máquina para calibração.
Desconecte todas as cargas da instalação abrindo o disjuntor principal do gerador.
Ligue o motor e deixe-o em marcha lenta por dois minutos para circular o óleo.
Leve o motor até a velocidade nominal.
Deixe a unidade funcionar sem carga por pelo menos quinze minutos para atingir o equilíbrio térmico.
Verifique se o motor funciona na velocidade operacional padrão. Para sistemas de 60 Hz, isso requer exatamente 3.600 RPM (ou 1.800 RPM para unidades de 4 pólos). Para sistemas de 50 Hz, meta 3.000 RPM (ou 1.500 RPM).
Confirme se a saída de frequência está ativa. A frequência determina o potencial de tensão. Se a frequência estiver desligada, a calibração da tensão falhará.
Você deve primeiro localizar o bloco regulador. Na maioria das unidades industriais e comerciais, ele fica dentro da campânula do alternador. Remova os painéis de acesso com venezianas na parte traseira do alternador. Para geradores domésticos e portáteis, o componente geralmente fica diretamente atrás da caixa do painel de controle ou sob a tampa final. Remova os parafusos de montagem com cuidado. Manuseie os chicotes elétricos de conexão rápida com cuidado. Os fios velhos ficam quebradiços devido à exposição ao calor. Não puxe os fios; segure os conectores de plástico com firmeza e solte-os.
Estabeleça seu ponto de partida. Com o motor estabilizado e o disjuntor principal aberto, meça a tensão sem carga diretamente nos terminais do disjuntor principal usando seu multímetro True-RMS. Registre esta leitura inicial. Compare-a com a tensão alvo para estabelecer o desvio de corrente. Essa linha de base informa o quão agressivos seus ajustes precisam ser.
O potenciômetro de tensão normalmente é marcado como “VOLT” ou “V” no bloco do componente. Possui um pequeno parafuso de ajuste de latão ou plástico. Insira sua chave de fenda isolada no potenciômetro VOLT. Gire o parafuso bem devagar. As voltas no sentido horário geralmente aumentam a tensão. Giros no sentido anti-horário diminuem. Observe o multímetro de perto. Ajuste em pequenos incrementos e aguarde dois segundos para que o campo magnético se estabilize.
Tipo de sistema | Alvo de Tensão Nominal | Configuração recomendada sem carga | Raciocínio |
|---|---|---|---|
Monofásico Portátil (120V) | 120 V | 122V - 124V | É responsável pela queda de 2-4 V quando uma ferramenta ou aparelho pesado é iniciado. |
Fase Dividida Residencial (120/240V) | 240 V | 244V - 248V | Garante que a tensão não caia abaixo de 230 V sob carga total da casa. |
Trifásico Industrial (277/480V) | 480 V | 480V - 482V | Os reguladores industriais têm tolerâncias mais rígidas e menos oscilações. |
A configuração UFRO protege a excitatriz contra superaquecimento durante operação em baixa velocidade. Ele estabelece um “ponto de joelho” onde o regulador começa a diminuir a tensão proporcionalmente à rotação do motor. Para um sistema de 60 Hz, esse ponto de joelho geralmente é definido em torno de 58 Hz ou 59 Hz. Se a rotação do motor cair abaixo deste ponto, a tensão cai para evitar corrente excessiva no campo da excitatriz.
Se você definir o ponto de joelho do UFRO muito alto, o gerador cortará prematuramente a tensão durante pequenas flutuações normais de velocidade. Isso imita uma falha de energia e causa rejeição de carga. Ajuste o potenciômetro UFRO somente se você tiver verificado que a frequência do motor está perfeitamente estável em 60 Hz (ou 50 Hz) e a tensão ainda cai de forma irregular. Para ajustá-lo, abaixe a rotação do motor manualmente para 58 Hz, gire o potenciômetro UFRO até que a tensão comece a cair e, em seguida, retorne o motor para 60 Hz.
O potenciômetro de estabilidade controla o tempo de reação do sistema de excitação. Impede a oscilação de tensão, que é uma oscilação contínua de tensão para cima e para baixo. Se a agulha do medidor de tensão saltar ritmicamente, a configuração de estabilidade está desativada. Gire o parafuso STAB lentamente até que a leitura da tensão fique sólida. Não vire muito. O ajuste excessivo da estabilidade torna a resposta transitória muito lenta. Uma resposta lenta significa que o gerador demorará muito para recuperar sua tensão quando uma grande carga do motor for acionada, potencialmente paralisando o motor.
Quando a calibração falha, a substituição torna-se obrigatória. O mercado oferece três categorias principais de componentes de reposição. As peças do fabricante de equipamento original (OEM) fornecem substituições diretas e exatas. As unidades universais de reposição oferecem ampla compatibilidade entre várias marcas. Reguladores digitais atualizados fornecem controle avançado para sistemas de energia complexos.
Você deve avaliar as substituições com base em dimensões técnicas rigorosas. A compatibilidade é a principal preocupação. Você deve combinar o novo componente com o tipo de excitação específico do gerador. Um sistema autoexcitado (Shunt) depende do magnetismo residual e da saída do estator. Um sistema Gerador de Ímã Permanente (PMG) usa um rotor separado para fornecer energia limpa e isolada ao regulador. Você não pode trocar esses tipos de forma intercambiável.
Escalabilidade e recursos avançados são importantes para instalações maiores. As unidades digitais oferecem controle PID programável. Eles permitem que os técnicos ajustem a curva de resposta exata do gerador. Muitas unidades digitais também incluem recursos de monitoramento remoto e registro de dados. Isso permite que os gerentes de instalações rastreiem eventos transitórios e prevejam falhas antes que causem tempo de inatividade.
Cada escolha de substituição envolve compensações. Você deve pesar os custos iniciais em relação à confiabilidade a longo prazo.
Tipo de regulador | Vantagem Primária | Desvantagem Primária | Melhor caso de uso |
|---|---|---|---|
Substituição Direta OEM | Fator de forma exato, compatibilidade garantida, MTBF comprovado. | Preço de compra inicial mais elevado, por vezes sujeito a atrasos na cadeia de abastecimento. | Infraestrutura de missão crítica, backups hospitalares, data centers. |
Pós-venda Universal | Facilmente disponível, menor custo inicial. | Requer montagem personalizada, modificações na fiação e menor tolerância térmica. | Equipamentos legados, geradores portáteis de construção, bombas agrícolas. |
Atualizações Digitais | Loops PID programáveis, monitoramento remoto, controle transitório preciso. | Requer software especializado para programar, instalação complexa. | Configurações sincronizadas de multigeradores, plantas industriais pesadas. |
A instalação física requer execução metódica para evitar falhas na fiação. Uma conexão solta aqui destruirá o novo componente instantaneamente.
Documente o chicote elétrico existente antes de remover a unidade antiga. Tire fotos nítidas. Observe as localizações específicas de F+ (campo positivo), F- (campo negativo), cabos de detecção e entradas de energia.
Desconecte a bateria para evitar partidas acidentais do motor.
Remova a unidade defeituosa e limpe a superfície de montagem. Remova qualquer pasta térmica antiga ou detritos.
Monte a nova unidade com segurança. Garanta uma dissipação de calor adequada. Os geradores vibram fortemente. A montagem frouxa leva à fratura do componente. Use fluido trava-rosca nos parafusos de montagem.
Termine todas as conexões com o torque adequado. Falhas de alta resistência ocorrem quando os conectores tipo espada ou os parafusos dos terminais são deixados soltos. Crimpe novos terminais tipo espada se os antigos apresentarem sinais de oxidação.
Verifique se todas as conexões correspondem à documentação inicial antes de restaurar a energia da bateria.
Os geradores às vezes perdem seu magnetismo residual. Isso acontece após longos períodos de armazenamento, falha elétrica catastrófica ou durante a substituição de componentes de excitação importantes. Sem magnetismo residual, o novo regulador não tem tensão de linha de base para ler na inicialização. Não vai entusiasmar o campo. Você ligará o motor e o multímetro indicará zero volts.
Você deve realizar um procedimento de flashing de campo (polarização). Desconecte completamente os fios F+ e F- do regulador. Se você deixá-los conectados, a tensão da bateria retroalimentará e explodirá os diodos em seu novo regulador. Conecte o terminal negativo de uma bateria padrão de 12 V ao fio F. Conecte um fio jumper ao terminal positivo da bateria de 12V. Toque brevemente a outra extremidade do fio jumper no fio F+. Segure por não mais que três a cinco segundos. Você verá uma pequena faísca. Isso completa o circuito e restaura o campo magnético no rotor. Reconecte os fios ao regulador e ligue o gerador.
O teste estático sem carga apenas prova que a unidade funciona em repouso. Você deve realizar um teste de carga em etapas para avaliar a resposta transitória. Conecte o gerador a um banco de carga resistiva/reativa ou a uma carga de instalação controlada. Aplique uma sequência de carregamento em camadas. Monitore o tempo de recuperação de tensão em cada etapa.
Etapa de carregamento | Queda de tensão esperada | Tempo de recuperação esperado | Ação se o teste falhar |
|---|---|---|---|
0% a 25% de carga | < 5% | <1 segundo | Verifique se o fornecimento de combustível do motor está estável. |
25% a 50% de carga | <10% | 1 - 1,5 segundos | Ajuste o pote STAB ligeiramente no sentido horário. |
50% a 100% de carga | <15% | 1,5 - 2 segundos | Verifique se há falha nos diodos do rotor da excitatriz. |
Se a tensão entrar em colapso ou oscilar violentamente durante o teste de carga escalonada, as configurações do STAB exigirão ajustes adicionais. Se o ajuste falhar, o estator da excitatriz ou o rotor principal podem ter enrolamentos em curto.
A manutenção profissional requer documentação rigorosa. Registre as métricas finais de tensão sem carga e com carga total. Registre as leituras de frequência em cada etapa de carga. Esta documentação satisfaz auditorias de manutenção de instalações. Ele mantém os requisitos de garantia intactos. Os padrões de conformidade de segurança exigem prova de que o gerador opera dentro das tolerâncias especificadas. Mantenha este registro no gabinete do gerador para referência futura. Escreva a data e as configurações finais de tensão diretamente na caixa do regulador com uma caneta de tinta.
Realize hoje mesmo um teste de tensão sem carga de linha de base usando um multímetro True-RMS para identificar qualquer desvio existente.
Verifique se a saída de frequência do motor se mantém estável em 60 Hz ou 50 Hz antes de fazer qualquer ajuste de tensão.
Inspecione a condição física do bloco regulador quanto a composto de encapsulamento derretido, terminais queimados ou caixas rachadas.
Execute anualmente um teste escalonado de carga em camadas para verificar os recursos de resposta transitória e registrar os tempos de recuperação.
Substitua a unidade por uma equivalente OEM imediatamente se os ajustes do potenciômetro não conseguirem estabilizar a fonte de alimentação.
R: Para unidades portáteis padrão, defina a tensão sem carga entre 122V e 124V. Para sistemas de fase dividida de 5.000 W+, direcione 244 V a 248 V sem carga. Esta configuração ligeiramente elevada compensa a queda natural de tensão quando cargas pesadas são conectadas, mantendo a tensão carregada próxima do alvo nominal.
R: Os sintomas incluem oscilação errática de tensão, queda significativa da tensão de saída sob carga enquanto a rotação do motor permanece estável ou o gerador produz tensão zero. Os sinais físicos incluem cheiros de queimado, carcaças rachadas ou composto de envasamento derretido no bloco do componente.
R: Se o ponto de joelho de redução de subfrequência estiver definido para um valor muito alto, o gerador cortará prematuramente a tensão de saída durante pequenas quedas normais de velocidade do motor. Isso simula uma falha de energia e faz com que o equipamento conectado desligue desnecessariamente.
R: Não. Ignorar este componente envia corrente não regulada para o campo do excitador. Isso causa tensão descontrolada, destruindo instantaneamente os componentes eletrônicos conectados e causando danos térmicos catastróficos aos enrolamentos do estator do gerador.
R: Desconecte os fios de campo do regulador. Conecte o terminal negativo de uma bateria de 12 V ao fio de campo negativo. Toque brevemente em um jumper do terminal positivo da bateria ao fio de campo positivo por três segundos para restaurar o magnetismo residual.
R: A flutuação sob carga geralmente indica um potenciômetro de estabilidade mal ajustado (STAB), um componente de excitação com falha ou um governador do motor lutando para manter RPM consistentes. Você deve primeiro isolar a estabilidade de frequência da estabilidade de tensão.
R: Um sistema shunt obtém energia diretamente do estator principal, o que significa que quedas de tensão podem prejudicar a excitação durante partidas pesadas do motor. Um gerador de ímã permanente (PMG) usa um rotor separado para fornecer energia limpa e isolada, oferecendo resposta transitória superior.
