Um ATS para um gerador a diesel , ou Chave de Transferência Automática, é um dispositivo que transfere automaticamente cargas elétricas da rede elétrica principal para um gerador reserva quando ocorre uma falha de energia.
Para edifícios comerciais, plantas industriais, hospitais, data centers e outras instalações que dependem de eletricidade confiável, um ATS desempenha um papel importante na manutenção da disponibilidade de energia de reserva.
No entanto, nem todo gerador a diesel requer uma chave de transferência automática. A decisão depende da aplicação, carga elétrica, requisitos operacionais e tempo aceitável de interrupção de energia.
Neste guia, explicamos como funciona uma chave de transferência automática com um gerador a diesel, quando um ATS é necessário, as diferenças entre chaves de transferência automática e manual e como selecionar o ATS correto para seu sistema de energia de reserva.
Índice
Uma chave de transferência automática (ATS) é um dispositivo de comutação elétrica que monitora a fonte de alimentação normal e transfere uma carga conectada para uma fonte de energia alternativa quando necessário.
Em um sistema típico de backup de gerador a diesel, o ATS conecta três componentes principais:
Fonte de alimentação da rede elétrica: A principal fonte de eletricidade durante a operação normal.
Grupo gerador a diesel: A fonte de energia de reserva que opera durante uma interrupção da rede elétrica.
Carga Elétrica: Equipamentos de construção, máquinas industriais ou circuitos essenciais que requerem eletricidade.
Quando a energia da rede pública fica indisponível ou cai fora dos limites operacionais aceitáveis, o ATS detecta a condição e inicia a sequência de energia de reserva.
Se o gerador a diesel suportar partida automática, o ATS poderá enviar um sinal de partida ao controlador do gerador. Assim que o gerador atinge condições operacionais aceitáveis, o ATS transfere a carga elétrica designada para a energia do gerador.
Quando a alimentação normal da rede elétrica retorna e se estabiliza, o ATS transfere a carga de volta para a rede elétrica e inicia a sequência de desligamento do gerador.
É importante compreender que um ATS não produz eletricidade nem aumenta a capacidade do gerador. Sua principal função é coordenar a comutação automática da fonte de energia.
Para entender os equipamentos de geração de energia por trás do sistema, leia nosso guia O que é um gerador a diesel e como funciona?.
Um ATS opera através de uma sequência coordenada que envolve monitoramento de energia, partida de gerador, comutação elétrica e restauração de energia da concessionária.
Um sistema ATS típico de gerador a diesel segue seis etapas.
Durante a operação normal, o ATS monitora continuamente a energia elétrica de entrada.
Dependendo da configuração do controlador, ele pode monitorar as condições de tensão, frequência e fase para determinar se a fonte normal é adequada para alimentar a carga conectada.
Quando a energia da rede elétrica falha ou sai dos limites operacionais configurados, o ATS detecta a condição anormal.
Um atraso de tempo programado pode ser usado para evitar partidas desnecessárias do gerador causadas por distúrbios momentâneos de energia.
O ATS envia um sinal de partida remota ao controlador do gerador a diesel.
O gerador dá partida e seu alternador começa a produzir energia elétrica.
Antes de permitir a transferência de carga, o sistema de controle verifica se o gerador atingiu tensão e frequência aceitáveis.
Assim que a energia do gerador estiver disponível, o ATS desconecta a carga da fonte da concessionária e a conecta ao gerador reserva.
Em um ATS convencional de transição aberta, o processo de comutação segue uma sequência break-before-make.
Isto evita que as fontes normal e geradora sejam interligadas diretamente durante a transferência.
Quando a energia da rede elétrica retorna, o ATS monitora o fornecimento restaurado.
O controlador geralmente aplica um atraso de retransferência para confirmar se a fonte normal está estável antes de comutar a carga de volta.
O ATS transfere a carga conectada de volta para a rede elétrica.
O gerador diesel normalmente continua operando sem carga durante um período de resfriamento programado antes de desligar.
O sistema então retorna ao modo de monitoramento em espera.
Importante: Um sistema ATS de gerador a diesel convencional não fornece necessariamente eletricidade ininterrupta. Normalmente ocorre uma breve interrupção de energia enquanto o gerador dá partida, estabiliza e aceita a carga. Instalações que necessitam de eletricidade ininterrupta também podem precisar de uma fonte de alimentação ininterrupta (UPS).
Para obter informações técnicas mais detalhadas, consulte o Manual de Aplicação da Chave de Transferência Cummins.
Um ATS é particularmente útil quando as cargas elétricas precisam mudar automaticamente para energia de reserva sem exigir intervenção manual.
As seguintes aplicações geralmente se beneficiam de sistemas de transferência automática.
Os edifícios comerciais podem contar com geradores de reserva para iluminação de emergência, equipamentos de segurança, sistemas de comunicação, elevadores e serviços prediais selecionados.
Um ATS permite que circuitos designados recebam energia do gerador automaticamente quando a fonte de alimentação falhar.
Isto pode reduzir a necessidade de intervenção imediata do operador durante interrupções inesperadas.
Hospitais e instalações de saúde muitas vezes exigem sistemas de energia de emergência altamente confiáveis.
Equipamentos médicos críticos, iluminação de emergência e circuitos elétricos essenciais podem precisar de eletricidade de reserva dentro de tempos de restauração especificados.
Um sistema ATS adequadamente projetado pode ajudar a coordenar a transição da energia da rede pública para a energia do gerador.
No entanto, o sistema completo de energia de emergência deve atender aos regulamentos de saúde, códigos elétricos e requisitos de desempenho aplicáveis.
Os data centers dependem de eletricidade confiável para dar suporte a servidores, equipamentos de rede, sistemas de refrigeração e infraestrutura de comunicação.
Um ATS pode conectar automaticamente cargas designadas à energia do gerador de reserva quando a fonte normal falhar.
Para equipamentos que não toleram interrupções, o ATS é comumente integrado a equipamentos UPS e a um sistema de distribuição de energia adequadamente projetado.
Falhas de energia inesperadas podem interromper processos de fabricação, interromper linhas de produção e afetar equipamentos industriais.
Um ATS pode ajudar a restaurar automaticamente a energia para equipamentos de produção designados, sistemas de controle e cargas essenciais de instalações.
Os engenheiros também devem avaliar as correntes de partida do motor, as sequências de reinicialização do equipamento e a capacidade de carga do gerador ao projetar esses sistemas.
Estações de bombeamento remotas, torres de telecomunicações e instalações industriais não tripuladas podem não ter operadores disponíveis durante uma interrupção.
Um sistema de transferência automática permite que um gerador de reserva compatível responda sem exigir a chegada de pessoal ao local.
Um ATS pode não ser exigido em situações em que:
Um gerador é usado apenas para operação ocasional ou temporária.
A restauração manual da energia é aceitável.
Pessoal qualificado está disponível para operar equipamentos de transferência manual aprovados.
O gerador fornece equipamentos dedicados independentemente da fonte da concessionária.
Outro arranjo adequado de transferência automática de energia já está instalado.
A escolha entre transferência automática e manual deve sempre ser baseada nas necessidades operacionais da aplicação e nos requisitos elétricos aplicáveis.
Tanto uma chave de transferência automática quanto uma chave de transferência manual permitem que as cargas sejam fornecidas por uma fonte de energia alternativa.
A principal diferença é se o processo de comutação ocorre automaticamente ou requer intervenção do operador.
Recurso | Chave de transferência automática (ATS) | Chave de transferência manual (MTS) |
|---|---|---|
Detecção de falha de energia | Automático | Dependente do operador |
Partida do gerador | Automático com controles compatíveis | Geralmente manual |
Transferência de carga | Automático | Manual |
Operador necessário | Normalmente não | Sim |
Custo inicial do equipamento | Geralmente mais alto | Geralmente mais baixo |
Complexidade de controle | Mais avançado | Mais simples |
Restauração de energia elétrica | Retransferência automática | Retransferência manual |
Aplicações típicas | Energia de backup comercial, industrial e crítica | Energia de backup ocasional e não crítica |
Para instalações que exigem restauração automática de energia de reserva, um ATS geralmente é a opção mais adequada.
Para aplicações de backup ocasionais onde a intervenção manual é aceitável, uma chave de transferência manual pode fornecer uma solução mais simples.
Ambos os dispositivos devem ser classificados e instalados corretamente para evitar conexões inseguras da fonte de alimentação.
Para outra comparação de arranjos de comutação de energia de backup, leia Chave de transferência automática vs. intertravamento: qual é o melhor?.
Diferentes designs de ATS estão disponíveis para atender a requisitos elétricos e operacionais específicos.
A compreensão dessas configurações ajuda os engenheiros a selecionar o equipamento de comutação apropriado.
Um ATS de transição aberta desconecta a carga elétrica de uma fonte de energia antes de conectá-la à fonte alternativa.
Este método de operação é comumente descrito como comutação break-before-make.
As chaves de transição aberta são amplamente utilizadas em instalações convencionais de geradores diesel de reserva porque fornecem separação da fonte durante a transferência.
Um ATS de transição fechada pode conectar brevemente duas fontes de energia sincronizadas e aceitáveis durante uma transferência controlada.
Este arranjo pode reduzir as interrupções de transferência sob condições operacionais adequadas.
No entanto, a comutação de transição fechada requer sincronização apropriada, proteção elétrica e aprovação de interconexão de rede elétrica, quando aplicável.
Só deve ser selecionado quando todo o sistema elétrico suportar este método de operação.
Um ATS de transição atrasada introduz uma pausa programada entre a desconexão de uma fonte elétrica e a conexão de outra.
Este arranjo pode ser útil em aplicações selecionadas que envolvem cargas de motores ou equipamentos que exigem um intervalo de transição controlado.
O tipo correto de ATS depende das características da carga elétrica e do projeto geral do sistema de energia.

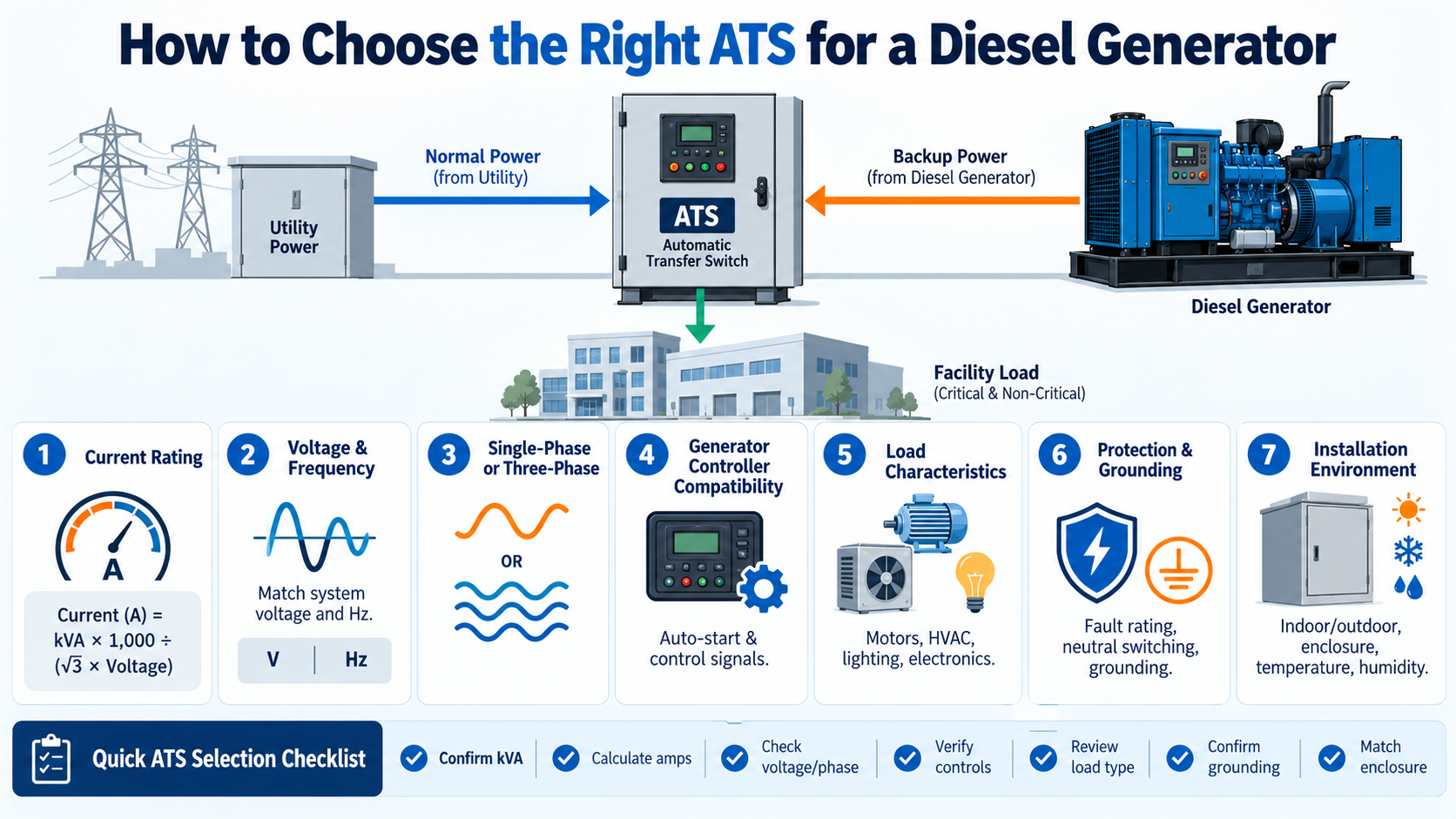

A escolha de um ATS apropriado envolve mais do que combinar a chave de transferência com a potência nominal do gerador.
O ATS também deve ser compatível com a rede elétrica, carga elétrica, sistema de controle, condições de instalação e corrente de falha disponível.
A capacidade do gerador a diesel é geralmente expressa em quilowatts (kW) ou quilovolt-ampères (kVA).
A capacidade do ATS é normalmente especificada pela sua corrente nominal em amperes (A).
Para um sistema trifásico balanceado, a corrente de linha aproximada pode ser calculada usando:
Corrente (A) = kVA × 1.000 ÷ (√3 × Tensão)
Por exemplo, considere um gerador diesel de 100 kVA operando a 400 V, trifásico.
Corrente = 100 × 1.000 ÷ (1,732 × 400)
Corrente ≈ 144 A
Este cálculo fornece a corrente nominal aproximada do gerador.
No entanto, ele não determina automaticamente a classificação de corrente ATS necessária.
O tamanho final do ATS deve considerar a corrente máxima de carga, a configuração da rede elétrica, as classificações do equipamento, os códigos elétricos aplicáveis e o projeto do sistema de distribuição.
Para obter orientação adicional sobre como escolher o equipamento gerador, leia Como escolher o grupo gerador certo.
O ATS deve ser compatível com a tensão nominal e frequência de operação do sistema elétrico.
As configurações comuns incluem:
230/400 V, 50Hz
120/208 V, 60Hz
277/480 V, 60Hz
As configurações reais variam dependendo dos padrões regionais e dos requisitos de instalação.
O controlador ATS também deve suportar as funções apropriadas de monitoramento de tensão e frequência.
As chaves de transferência devem corresponder ao sistema de distribuição elétrica.
As instalações monofásicas e trifásicas têm diferentes requisitos de condutores e comutação.
Para aplicações trifásicas, os engenheiros podem precisar selecionar entre arranjos de comutação de 3 e 4 polos.
A configuração correta depende dos requisitos de comutação de neutro, do aterramento e dos regulamentos elétricos aplicáveis.
Nem todo gerador a diesel suporta partida automática.
Antes de escolher um ATS, confirme se o controlador do gerador possui as funções de partida automática e conexões de controle remoto necessárias.
Os possíveis requisitos de interface incluem:
Sinais remotos de partida e parada
Status de funcionamento do gerador
Monitoramento de tensão e frequência
Sinais de alarme e falha
Prontidão para transferência de carga
Uma interface de controle compatível é essencial para uma operação automática confiável.
O tipo de carga elétrica afeta o projeto geral do sistema de energia de reserva.
Os exemplos incluem:
Motores industriais
Bombas e compressores
Equipamento HVAC
Máquinas de fabricação
Sistemas de iluminação
Equipamentos de data center
Grandes correntes de partida do motor, restauração simultânea de carga e cargas eletrônicas sensíveis podem exigir considerações adicionais de engenharia.
Um ATS deve ser adequado às condições de falha elétrica disponíveis.
O processo de seleção deve considerar classificações de fechamento e resistência a curto-circuito, dispositivos de proteção a montante, arranjos de aterramento e requisitos de comutação de neutro.
Para obter informações adicionais, leia Como aterrar corretamente um grupo gerador.
Uma referência técnica externa útil é da Schneider Electric o Guia de Aterramento do Gerador de Backup .
O gabinete ATS deve ser apropriado para o local de instalação pretendido.
Considerações importantes incluem:
Instalação interna ou externa
Temperatura ambiente
Umidade e condensação
Exposição à poeira e corrosão
Classificação de proteção do gabinete
Acessibilidade de manutenção
Os engenheiros elétricos devem selecionar equipamentos que atendam aos requisitos ambientais e de instalação aplicáveis.
Considere uma instalação comercial instalando um gerador diesel de 200 kVA para energia de reserva.
O gerador opera a 400 V, trifásico.
A corrente nominal aproximada é:
200.000 ÷ (1,732 × 400) ≈ 289 A
Isso fornece uma referência inicial para o planejamento do sistema.
No entanto, a escolha da classificação ATS final requer informações adicionais.
O engenheiro deve avaliar:
Carga elétrica máxima conectada.
Requisitos atuais do lado da concessionária.
Capacidade de saída do gerador.
Corrente de curto-circuito disponível.
Coordenação de proteção elétrica.
Requisitos de comutação neutra e aterramento.
Códigos aplicáveis e padrões de instalação.
Por exemplo, uma instalação pode ter uma rede elétrica de 400 A, mas um gerador de reserva com potência nominal de apenas 200 kVA.
Se o ATS fornecer todo o serviço elétrico, ele deverá ser classificado adequadamente para a corrente de carga do lado da rede elétrica.
O gerador também pode exigir rejeição de carga ou um sistema dedicado de distribuição de carga essencial para evitar sobrecarga durante a operação de emergência.
Consideração principal: As classificações de kVA e amperagem ATS do gerador devem ser coordenadas, mas representam especificações de equipamento diferentes.
Embora as chaves de transferência automática sejam projetadas para operação confiável, são necessárias inspeções periódicas e testes funcionais.
As possíveis causas incluem:
Tensão baixa da bateria de partida do gerador
Modo de operação do controlador incorreto
Fiação de partida remota danificada
Falhas no controlador do gerador
Problemas de sinal de controle ATS
Os técnicos devem revisar os alarmes do gerador e verificar a interface de controle do ATS.
Os possíveis motivos incluem:
Tensão ou frequência do gerador fora dos limites aceitáveis
Atraso de tempo de transferência ativa
Problemas no circuito de controle
Falhas de comutação mecânica
Configurações ATS incorretas
Técnicos qualificados devem inspecionar o equipamento usando procedimentos de segurança elétrica aprovados.
Um ATS pode atrasar a retransferência quando a tensão ou frequência da rede elétrica estiver instável.
Outras causas podem incluir configurações incorretas de atraso, problemas de detecção ou falhas de controle.
O superaquecimento pode resultar de conexões soltas, corrente excessiva, dimensionamento inadequado do condutor ou contatos elétricos deteriorados.
A inspeção de rotina e os testes elétricos apropriados ajudam a identificar possíveis problemas.
A manutenção regular deve incluir:
Inspeção visual do gabinete ATS
Revisão do status do controlador e registros de alarme
Verificação das configurações operacionais automáticas
Testes de transferência funcional agendados
Inspeção de conexão elétrica
Documentação das atividades de manutenção
Os intervalos de manutenção devem seguir as recomendações do fabricante e os requisitos regulamentares aplicáveis.
Para instalações de energia de emergência e de reserva, consulte as disposições relevantes da NFPA 110 e as normas locais aplicáveis.
Uma chave de transferência automática é apenas um componente de um sistema de energia em espera confiável.
O gerador diesel, os equipamentos de distribuição elétrica, o painel de controle, os dispositivos de proteção e o ATS devem operar juntos.
Ao escolher um gerador a diesel para operação automática em espera, os planejadores do projeto devem avaliar:
Capacidade de energia em espera necessária
Tensão e frequência do gerador
Compatibilidade do controlador de partida automática
Carga elétrica esperada
Requisitos de partida do motor e restauração de carga
Condições de instalação
Requisitos de proteção elétrica
Expansão futura do sistema
Na DIYPOWER, fornecemos geradores a diesel e equipamentos de energia para aplicações comerciais e industriais.
Nossa linha de produtos de geradores abrange diferentes capacidades de potência e requisitos operacionais, permitindo que os clientes avaliem os equipamentos com base nas necessidades de seus projetos.
Ao planejar um gerador diesel e instalação de ATS, é útil preparar as seguintes informações antes de solicitar um orçamento:
Informações do projeto | Detalhes necessários |
|---|---|
Capacidade do gerador | kW ou kVA necessários |
Sistema elétrico | Tensão, frequência e número de fases |
Aplicativo | Comercial, industrial, reserva de emergência ou outros |
Requisito ATS | Transferência automática ou manual |
Cargas conectadas | Tipos de carga, demanda máxima e requisitos iniciais |
Instalação | Interior ou exterior |
Funções de controle | Início remoto, monitoramento e gerenciamento de carga |
Localização do projeto | Normas elétricas nacionais e aplicáveis |
Fornecer informações completas do projeto ajuda a equipe técnica a avaliar a compatibilidade do equipamento e identificar a configuração apropriada do gerador.
Não. Geralmente, é necessário um ATS quando é necessária a transferência automática entre a eletricidade da rede pública e a energia do gerador de reserva. Algumas aplicações podem usar equipamento de transferência manual instalado corretamente. O requisito final depende da instalação, das condições de operação e dos códigos elétricos aplicáveis.
Sim. Um gerador a diesel pode operar de forma independente ou fornecer cargas elétricas através de um sistema de transferência manual aprovado. Contudo, sem equipamento de comutação automática adequado, a transferência de energia entre as fontes da concessionária e do gerador pode exigir intervenção manual.
O tempo total de restauração de energia depende da detecção de interrupção, atrasos do controlador, tempo de partida do gerador, estabilização de tensão e frequência e do mecanismo de comutação ATS. Um sistema gerador de reserva convencional normalmente requer vários segundos para restaurar a energia do gerador. O sistema completo deve ser verificado quando for necessário um tempo de restauração específico.
Um painel de controle do gerador monitora e gerencia a operação do gerador, incluindo partida, parada, alarmes e parâmetros elétricos. Um ATS monitora a disponibilidade da fonte de energia e transfere a carga elétrica entre as fontes. Ambos os dispositivos funcionam juntos em um sistema de energia em espera automática.
Um ATS de 3 pólos normalmente comuta os condutores trifásicos, enquanto um ATS de 4 pólos também comuta o condutor neutro. A escolha correta depende dos arranjos de aterramento, dos requisitos de neutro, do projeto do sistema elétrico e dos regulamentos aplicáveis. Um engenheiro elétrico qualificado deve determinar a configuração apropriada.
Sim, um ATS pode fazer parte de um sistema de energia de reserva fornecido por vários grupos geradores. Contudo, tais instalações podem exigir equipamentos adicionais de paralelismo, controles de gerador, dispositivos de proteção e sistemas de gerenciamento de carga.
Um ATS gerencia principalmente a transferência da fonte de energia. Embora alguns sistemas incluam funções de gerenciamento de carga, a proteção contra sobrecarga do gerador depende de equipamentos de proteção elétrica e de controle do gerador projetados corretamente.
Uma chave de transferência automática para um gerador a diesel é um componente importante dos sistemas de energia de reserva que exigem transferência automática de carga elétrica durante interrupções na rede elétrica.
É particularmente valioso em edifícios comerciais, instalações industriais, ambientes de saúde, centros de dados e outras aplicações onde a energia de reserva fiável é importante.
No entanto, a escolha do ATS correto requer uma avaliação cuidadosa da capacidade do gerador, das classificações de corrente elétrica, da tensão, da compatibilidade do controle, dos arranjos de aterramento e das características da carga.
Na DIYPOWER, ajudamos os clientes a avaliar soluções de geradores a diesel para diferentes requisitos de energia comercial e industrial.
Explore nossa linha de produtos de geradores a diesel ou entre em contato com a DIYPOWER para discutir a capacidade do gerador, a configuração elétrica e os requisitos de integração ATS do seu projeto.
